Почему плата релейного модуля выходит из строя за пределами реле?

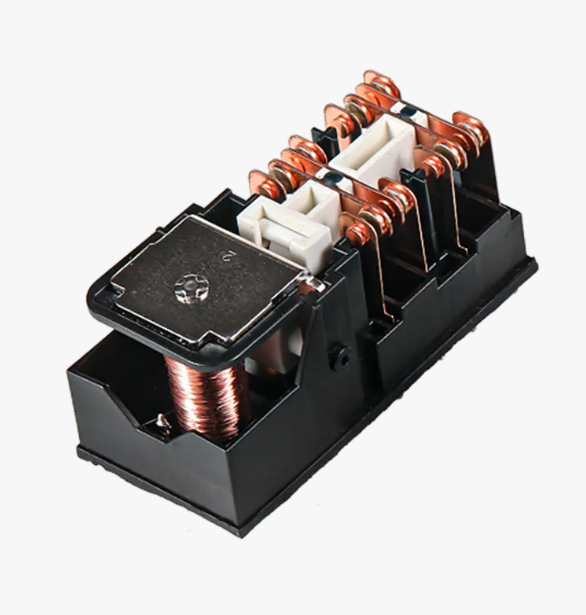

Когда система реле перестает работать, многие люди сразу же подозревают само реле.

Однако внутри реального промышленного оборудования случаются сбои примерно в плата релейного модуля часто начинаются совершенно где-то еще. Реле может по-прежнему нормально переключаться, хотя окружающее тепло, напряжение при пайке или проблемы с компоновкой печатной платы незаметно снижают общую стабильность модуля.

Поскольку электронные системы управления становятся более компактными, реле больше не работает в одиночку.

Вся структура платы теперь влияет на долгосрочную надежность.

Вот почему современное производство релейных модулей предполагает гораздо больше, чем просто установку реле на печатную плату.

Накопление тепла стало сложнее игнорировать

Одной из распространенных проблем внутри платы релейного модуля является локальное перегрев.

Реле естественным образом выделяют тепло во время повторяющихся циклов переключения, особенно в условиях сильного тока. Несколько лет назад в более крупных системах управления часто было достаточно пустого пространства вокруг компонентов, чтобы тепло могло относительно легко рассеиваться.

Современные компактные модули изменили эту ситуацию.

По мере того, как платы становились меньше, расстояние между реле сокращалось, а окружающие компоненты перемещались ближе друг к другу. Как только поток воздуха уменьшается, тепловая концентрация начинает постепенно воздействовать на близлежащие паяные соединения и материалы печатной платы.

Само реле может работать правильно, пока плата испытывает:

• усталость припоя
• изменение цвета меди
• терминальное окисление
• Деформация печатной платы
• старение изоляции

На самом деле, многие проблемы долгосрочной стабильности начинаются с термического стресса, а не с отказа механического реле.

Компоновка печатной платы незаметно влияет на стабильность

На плату релейного модуля сильно влияет конструкция трассировки печатной платы.

Ток, проходящий через плату, создает закономерности распределения тепла, которые не всегда очевидны на ранних этапах разработки продукта. Тонкие медные дорожки сначала могут выдержать электрические испытания, но позже в условиях постоянной нагрузки их температура повышается.

Особенно это становится заметно вокруг:

• сильноточные выходы
• переключение путей
• клеммные колодки
• области катушек реле
• общие участки земли

Плохая компоновка иногда приводит к нестабильности напряжения или помехам сигнала задолго до того, как само реле достигнет предела своего срока службы.

Поэтому заводы, производящие промышленные релейные модули, тратят значительное время на оптимизацию толщины меди и маршрутизации тока, а не сосредотачиваются только на технических характеристиках реле.

Паяные соединения часто стареют раньше реле

Внутри платы релейного модуля паяные соединения испытывают постоянное тепловое расширение и сжатие во время работы.

Каждый цикл переключения создает небольшое изменение температуры на печатной плате. Со временем повторяющийся нагрев постепенно ослабляет микроскопическую структуру припоя вокруг тяжелых компонентов.

Большие реле создают дополнительную механическую нагрузку, поскольку их вес концентрирует давление во время вибрации или транспортировки.

Вот почему в промышленных модулях иногда возникают периодические сбои, когда реле выглядит работоспособным, но электрическая непрерывность становится нестабильной в условиях движения.

Эта проблема особенно распространена в средах, включающих:

• вибрация оборудования
• транспортные системы
• промышленная автоматизация
• электрические шкафы на открытом воздухе
• частые циклы переключения

На самом деле, усталость припоя стала более серьезной проблемой надежности, поскольку электронные системы стали более компактными и плотно собранными.

Клеммные соединения создают скрытое сопротивление

Многие неисправности платы релейного модуля связаны с внешними проводными соединениями, а не с внутренними дефектами реле.

Слабое давление на клеммах, окисление или нестабильное крепление кабеля со временем постепенно увеличивают контактное сопротивление. Как только сопротивление возрастает, вокруг самой клеммной области развивается локальный нагрев.

Это тепло может медленно повредить окружающие участки печатной платы, даже если реле по-прежнему переключается правильно.

В промышленных условиях пыль, влажность и температурные циклы еще больше ускоряют этот процесс.

Поэтому заводы все больше внимания уделяют проектированию клеммной конструкции, поскольку надежность соединения теперь влияет на срок службы модуля почти так же, как и качество самого реле.

Изменение частоты переключения Реле Напряженные условия

Традиционные релейные системы часто переключаются относительно медленно.

Современные платы релейных модулей иногда работают при гораздо более высоких частотах переключения, особенно в автоматизированных системах управления и интеллектуальном электронном оборудовании. Более быстрая езда на велосипеде увеличивает температурные колебания одновременно как в катушке реле, так и на печатной плате.

При длительной работе многократное переключение влияет на:

• температура катушки
• контактный износ
• Термоциклирование печатной платы
• расширение припоя
• электромагнитные помехи

Реле может технически оставаться в пределах технических характеристик, в то время как окружающие материалы платы подвергаются ускоренному старению из-за постоянных эксплуатационных нагрузок.

Это одна из причин, по которой проектирование промышленных релейных модулей стало гораздо более системно-ориентированным, чем раньше.

Проблемы с электромагнитными помехами стали более заметными

Поскольку электронные устройства стали более чувствительными, электромагнитным помехам вокруг платы релейного модуля стало уделяться больше инженерного внимания.

Релейное переключение естественным образом создает переходные электрические помехи. В компактных печатных платах этот шум иногда влияет на близлежащие сигнальные цепи, если заземление и изоляция не спроектированы тщательно.

Это становится особенно важным в:

• оборудование связи
• автомобильная электроника
• интеллектуальные системы управления
• промышленные датчики
• программируемые контроллеры

На самом деле, некоторые релейные платы не проходят сертификационные испытания не потому, что реле неисправно, а потому, что компоновка и экранирование печатной платы не справляются с коммутационными помехами должным образом.

Сама структура платы все больше влияет на электромагнитное поведение.

Надежность модуля зависит от всей системы

Большинство пользователей замечают только, работает или выходит из строя плата релейного модуля.

Однако внутри производственной среды долгосрочная надежность зависит от последовательной совместной работы множества мелких деталей. Качество реле по-прежнему имеет значение, но расположение печатной платы, стабильность пайки, клеммные соединения, управление теплом и условия переключения теперь влияют на производительность не менее сильно.

Поскольку системы управления продолжают сокращаться при работе с более высокими электрическими нагрузками, релейные модули сталкиваются с более жесткими условиями эксплуатации, чем когда-либо встречавшиеся старые промышленные конструкции.

Именно поэтому современное производство релейных плат постепенно вышло за рамки простой сборки компонентов.

Сегодняшней задачей является поддержание стабильной работы всей электрической конструкции, окружающей само реле.
